Por que a fundição sob pressão de alumínio domina a fabricação de componentes NEV？

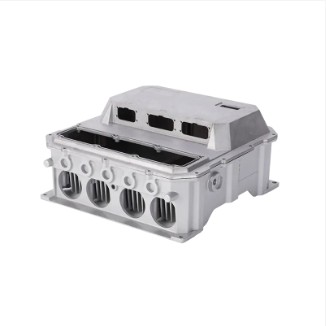

No separar de fabricação de veículos de nova energia (NEV), fundição de alumínio de alta pressão (HPDC) pararnou-se o processo de formação preferido para gabinetes de baterias, carcaças de motores, carcaças de unidades de controle de energia (PCU) e componentes estruturais. Useo ligas de alumínio ADC12, A380 ou A356 como matéria-prima, esse processo permite geometrias complexas, canais de resfriamento integrados e interfaces de montagem de precisão em um único ciclo de moldagem. O mercado global de fundição sob pressão de peças automotivas deverá crescer de 55 mil milhões de dólares em 2025 to 90 mil milhões de dólares até 2034 (CAGR 5,5%), com ligas de alumínio comandando um 70% compartilhamento de materiais e aplicações de transporte contabilizando 56,6% da demanda. NEVs que utilizam componentes de alumínio fundido podem obter reduções de peso da bateria de aproximadamente 20% , melhorando significativamente a eficiência energética e a autonomia, ao mesmo tempo que proporciona vantagens esmagadoras em termos de custos ao longo do ciclo de vida.

Ciência de Materiais: Estratégia de Seleção para Ligas ADC12, A380 e A356

Os principais materiais para Componentees fundidos NEV são normalmente ADC12 (padrão JIS) , A380 (padrão ASTM) , ou A356 (padrão ASTM) ligas de alumínio. Essas três ligas apresentam diferenças significativas em composição, propriedades mecânicas e condutividade térmica, impactando diretamente a resistência estrutural da bateria, a eficiência de dissipação de calor e a resistência à corrosão.

Composição da liga e comparação de desempenho principal

ADC12 apresenta um alto teor de silício de 9,6% –12% e teor de cobre de 1,5% –3,5% , proporcionando fluidez excepcional e capacidade de enchimento de paredes finas, ideal para a fabricação de aletas de dissipação de calor de precisão e invólucros complexos com espessuras de parede tão baixas quanto 1,0–1,2 mm . Sua resistência à tração típica é 150–200MPa com condutividade térmica de 130–150 W/m·K . A380 oferece maior teor de cobre (3,0%–4,0%), alcançando resistência à tração de 210–250MPa e maior dureza (60–80 HB), tornando-o adequado para peças estruturais de alta carga. A356 (AlSi7Mg0.3) é reforçado pelo teor de magnésio, oferecendo excelente fundibilidade e resistência à corrosão com condutividade térmica de 120–160 W/m·K , tornando-o a escolha preferida para bandejas de baterias e componentes de segurança estrutural.

Tabela 1: Comparação dos principais parâmetros de desempenho de ligas de alumínio fundidas sob pressão NEV comuns
Indicador de desempenho	ADC12	A380	A356
Conteúdo de Silício (Si)	9,6% – 12%	7,5% – 9,5%	6,5% – 7,5%
Teor de Cobre (Cu)	1,5% – 3,5%	3,0% – 4,0%	≤0,20%
Resistência à tração (MPa)	150 – 200	210 – 250	220 – 280 (T6)
Condutividade Térmica (W/m·K)	130 – 150	96	120 – 160
Aplicações Típicas	Carcaças de motor, caixas de PCU	Peças estruturais de alta carga	Bandejas de bateria, peças estruturais

Estratégia de seleção de materiais

Para carcaças de motor e carcaças de PCU, o ADC12 é a escolha mais econômica devido à sua excelente condutividade térmica ( 130–150 W/m·K ) e conformabilidade de fundição superior. Para bandejas de baterias e componentes de segurança estrutural, o A356 com tratamento térmico T6 atinge resistência à tração de 220–280 MPa e resistência à corrosão superior em comparação com ligas contendo cobre, tornando-a a opção preferida para segurança em colisões. O A380 é recomendado para peças estruturais de chassis que necessitam de alta capacidade de carga mecânica. Todas as três ligas compartilham uma densidade de aproximadamente 2,7g/cm³ , alcançando reduções de peso de 40%–60% em comparação com o aço, melhorando diretamente a autonomia do veículo.

Engenharia de gerenciamento térmico: como as caixas fundidas garantem a segurança e o desempenho da bateria

O gerenciamento térmico das baterias de energia é o núcleo da segurança e do desempenho dos NEV. A janela de temperatura operacional ideal para células de íons de lítio é 15–35°C ; excedendo 45°C acelera a degradação da capacidade, enquanto temperaturas acima 60°C apresentam riscos de fuga térmica. As caixas de alumínio fundido alcançam um gerenciamento térmico eficiente através dos seguintes mecanismos:

Projeto integrado de canal de resfriamento líquido

A fundição sob pressão de alta pressão permite a moldagem direta de canais complexos de resfriamento de líquido, aletas de dissipação de calor e nervuras térmicas dentro do molde, alcançando projeto integrado de estrutura habitacional e sistemas de gestão térmica. Esta estrutura elimina a resistência da interface térmica dos processos tradicionais de soldagem ou montagem, minimizando o caminho da resistência térmica da superfície da célula até o refrigerante. A condutividade térmica das ligas de alumínio A356 ou ADC12 ( 96–150 W/m·K ) é 3–5 vezes o do aço, permitindo rápida difusão de calor por toda a superfície da caixa.

Comparação de desempenho térmico e segurança entre materiais de habitação

Tabela 2: Comparação de desempenho dos materiais do compartimento da bateria NEV
Material da Habitação	Condutividade Térmica (W/m·K)	Densidade (g/cm³)	Redução de peso	Risco de Fuga Térmica
Alumínio fundido	96 – 150	2.7	40% – 60%	Baixo
Alumínio Extrudado	180 – 210	2.7	40% – 55%	Médio
Aço Estampado	45 – 55	7.8	Linha de base	Alto (fraca dissipação de calor)
Composto (SMC)	0,2 – 0,5	1,8 – 2,0	50% – 65%	Extremamente alto (requer resfriamento adicional)

Embora as caixas de alumínio fundido tenham uma condutividade térmica ligeiramente inferior à dos perfis de alumínio extrudado, a sua capacidade de formação integrada permite um projeto otimizado do caminho do fluxo de calor e sua integridade estrutural excede em muito os conjuntos de perfis soldados. Em termos de proteção térmica contra fugas, as carcaças de alumínio podem retardar a propagação do fogo por 5–10 minutos , proporcionando um tempo de fuga crítico para os ocupantes, enquanto as carcaças compostas exigem camadas adicionais resistentes ao fogo para atender aos padrões GB 38031.

Segurança estrutural: proteção contra colisões e desempenho de vedação de componentes fundidos sob pressão

As carcaças das baterias NEV servem não apenas como suportes de gerenciamento térmico, mas também como barreiras críticas para a segurança estrutural geral do veículo. As ligas de alumínio fundido constroem sistemas de proteção multicamadas através da combinação da resistência intrínseca do material e da otimização estrutural.

Projeto de estrutura de absorção de energia de colisão

As bandejas modernas de baterias fundidas normalmente adotam um placa de base da viga transversal do quadro estrutura sanduíche. Através da análise do fluxo do molde, otimizando as posições das portas e a distribuição da espessura da parede, as áreas críticas de colisão (como vigas de impacto lateral) são espessadas localmente para 10–12mm , enquanto as áreas não críticas são reduzidas a 2–3mm , alcançando o equilíbrio ideal entre peso e força. A liga A356-T6 atinge resistência ao escoamento de 180–220 MPa , e combinado com as complexas estruturas de nervuras possibilitadas pela fundição sob pressão, pode satisfazer os requisitos de teste de impacto de pólo lateral C-NCAP e E-NCAP.

Padrões de classificação de vedação e proteção

Os invólucros das baterias devem atingir IP67 ou IP69K classificações de proteção (de acordo com IEC 60529 e ISO 20653), proporcionando proteção completa contra poeira e resistência à imersão de 30 minutos a 1 metro de profundidade. A fundição sob pressão atinge o controle preciso do nivelamento da superfície de vedação ( ±0,05 mm ) e rugosidade superficial (Ra≤3,2 μm), garantindo perfeita compatibilidade com juntas de vedação. Além disso, os invólucros fundidos devem passar no teste de vazamento por espectrometria de massa de hélio, com taxas de vazamento normalmente exigidas abaixo 15 sccm (centímetros cúbicos padrão por minuto) para garantir o isolamento absoluto entre os circuitos de refrigeração e as câmaras das células.

Processo de Fabricação: Precisão, Eficiência e Controle de Qualidade em HPDC

A fundição sob pressão de alta pressão (HPDC) é um processo de conformação onde a liga de alumínio fundido é injetada em moldes de aço de precisão em alta velocidade sob pressões de 30–150MPa . Este processo demonstra três vantagens principais na fabricação de componentes NEV:

Formação Near-Net-Shape e Integração de Estrutura Complexa

A fundição sob pressão atinge tolerâncias dimensionais de ±0,03–0,05 mm , excedendo em muito a estampagem (±0,1–0,3 mm) e a soldagem (±0,5–1,0 mm). Mais importante ainda, ele permite que canais de refrigeração líquida, suportes de montagem, clipes de fixação de chicotes de fios, posições de montagem de conectores e até mesmo assentos de montagem de ventilação de explosão sejam fundidos em uma única operação, reduzindo significativamente os processos subsequentes de usinagem e montagem. Para bandejas de baterias, a fundição sob pressão pode integrar 6–10 peças estampadas e soldadas em 1–2 componentes fundidos , eliminando os riscos de falha por fadiga da solda e reduzindo o acúmulo de tolerância na montagem.

Escala de produção e eficiência de custos

Depois que o ferramental é investido (moldes grandes para bandejas de baterias normalmente duram 80.000–100.000 fotos ), os ciclos de fundição sob pressão de peça única podem ser reduzidos para 60–120 segundos , tornando-os altamente adequados para demandas de plataforma que excedem 100.000 unidades anualmente . O mercado global de máquinas de fundição sob pressão de alumínio deverá crescer a partir de 86,14 mil milhões de dólares em 2025 to 144,04 mil milhões de dólares até 2034 (CAGR 5,88%), com a região Ásia-Pacífico detendo um 41% participação de mercado e a China sozinha respondendo por 16% do mercado Ásia-Pacífico.

Ciclo Fechado de Controle de Qualidade

Os principais fabricantes empregam design CAD/CAM/CAE integrado combinado com análise de fluxo de molde para prever posições de portas, distribuição de porosidade e defeitos de pontos quentes. As linhas de produção são equipadas com Radiografia de raios X (RT) and tomografia computadorizada industrial , garantindo que a porosidade interna permaneça abaixo 0,1% —o limite crítico para garantir a integridade da vedação IP67 e a resistência à fadiga estrutural. Os sistemas de gestão da qualidade devem ser IATF16949 certificado, abrangendo todo o processo, desde a aquisição de matéria-prima, desgaseificação do fundido, monitoramento de parâmetros de injeção até testes de vazamento do produto acabado.

Benefícios de redução de peso: como os componentes fundidos melhoram a autonomia de condução

A autonomia do NEV exibe forte correlação negativa com o peso do veículo. Pesquisas indicam que cada 100kg da redução de peso do veículo pode melhorar o alcance em 6%–8% (aproximadamente 30–50 km). Os componentes de alumínio fundido alcançam uma redução significativa de peso nas seguintes áreas principais:

Dados de redução de peso de componentes principais

Tabela 3: Efeitos de redução de peso de componentes fundidos sob pressão típicos de NEV
Component	Peso do Processo Tradicional (kg)	Peso de alumínio fundido (kg)	Redução de peso	Melhoria de alcance estimado
Bandeja de bateria	80 – 120 (Aço)	35 – 50	55% – 60%	25 – 40 km
Carcaça do motor	15 – 20 (Ferro Fundido)	6 – 9	55% – 60%	5 – 8km
Alojamento da PCU	5 – 8 (Al fundido)	3 – 5	30% – 40%	2 – 4km
Subchassi / Peças Estruturais	25 – 35 (Aço)	12 – 18	45% – 50%	8 – 12 km

Pegando um sedã puramente elétrico com peso bruto de 1.800kg , capacidade da bateria de 70 kWh e gama NEDC de 500 km por exemplo, substituir a bandeja da bateria, a carcaça do motor e o chassi auxiliar por componentes de alumínio fundido pode reduzir o peso geral do veículo em 80–120kg , melhorando o alcance em aproximadamente 40–70 km -equivalente a 5%–8% economia de custos de bateria.

Análise do custo total do ciclo de vida: Por que o alumínio fundido é o ideal econômico

Embora os componentes de alumínio fundido exijam um maior investimento inicial em ferramentas (bandejas grandes de baterias moldam aproximadamente US$ 50.000–150.000 ), seus Custo total de propriedade (TCO) de 10 anos é significativamente menor do que as alternativas de aço. A seguinte comparação baseia-se numa plataforma de produção anual de 100.000 unidades:

Tabela 4: Comparação do custo do ciclo de vida de 10 anos dos materiais da bandeja da bateria (por unidade)
Fator de custo	Alumínio fundido	Soldagem Al extrudada	Aço Estampado Welding	Composto (SMC)
Peso unitário (kg)	35 – 50	40 – 55	80 – 120	30 – 45
Contagem de peças	1 – 2 peças	5 – 8 peças	10 – 15 peças	1 – 3 peças
Investimento em ferramentas	Alto (uma vez)	Médio	Baixo	Alto (Moldes Compósitos)
Processos de montagem	Mínimo	Múltiplo (usinagem de soldagem)	Extenso (Vedação por Soldagem por Ponto)	Poucos (parafusos de ligação)
Classificação geral do TCO	Baixoest	Médio	Alto (penalidade de peso)	Alto (custo adicional de resfriamento)

Além disso, o 100% reciclável de ligas de alumínio está alinhada com as tendências globais da economia circular. Os componentes NEV em fim de vida podem ser fundidos novamente e reutilizados na produção de fundição sob pressão, com uma pegada de carbono muito menor do que a fundição de aço ou a síntese de compósitos. Para os fabricantes de automóveis que perseguem objetivos ESG, os componentes de alumínio fundido oferecem vantagens significativas na pontuação de sustentabilidade.

Guia de aquisição e seleção: lista de verificação das principais especificações técnicas

Para fabricantes de NEV e fornecedores de nível 1, a incorporação dos seguintes parâmetros técnicos na qualificação do fornecedor e nos documentos de licitação pode filtrar com eficácia os parceiros de fundição sob pressão de qualidade e mitigar os riscos de qualidade pós-produção:

Certificação de materiais: Especifique explicitamente a liga ADC12, A380 ou A356 e exija relatórios de composição química de materiais, relatórios de testes de propriedades mecânicas e declarações de conformidade RoHS/REACH.
Classificação de proteção: Os invólucros das baterias requerem um mínimo de IP67 , com IP69K recomendado; planicidade da superfície de vedação ≤±0,05 mm, rugosidade da superfície Ra≤3,2 μm.
Qualidade Interna: Exigir relatórios de inspeção por raios X ou TC industrial, com porosidade de área crítica ≤ 0,1% , livre de rachaduras, fechamentos a frio e outros defeitos.
Estanqueidade a vazamentos: Exigir relatórios de teste de vazamento por espectrometria de massa de hélio, com taxas de vazamento ≤ 15 sccm (alojamento principal) e ≤ 5 sccm (capa).
Precisão Dimensional: Dimensões críticas de montagem CPK≥ 1.67 , com full-dimension CMM inspection reports for sealing surfaces.
Verificação de gerenciamento térmico: Exigir que os fornecedores forneçam dados de simulação térmica CFD que comprovem a diferença máxima de temperatura da célula ≤ 5°C em condições de carregamento rápido.
Certificação do Sistema: Os fornecedores devem manter IATF16949 certificação do sistema de gestão da qualidade com experiência comprovada em produção em massa na indústria automotiva.
Garantia de capacidade: Requer força de fixação da máquina de fundição sob pressão ≥ 3.000 toneladas , capacidade de disparo único ≥ 40kg , com annual capacity matching project requirements.

Ao incorporar esses indicadores nas especificações técnicas e nas listas de verificação de auditoria de fornecedores, os órgãos de compras podem garantir que os fornecedores selecionados Componentees fundidos NEV fornecem suporte estrutural estável, seguro e leve e garantia de gerenciamento térmico durante todo o seu ciclo de vida.
